YD-TS3001-ME

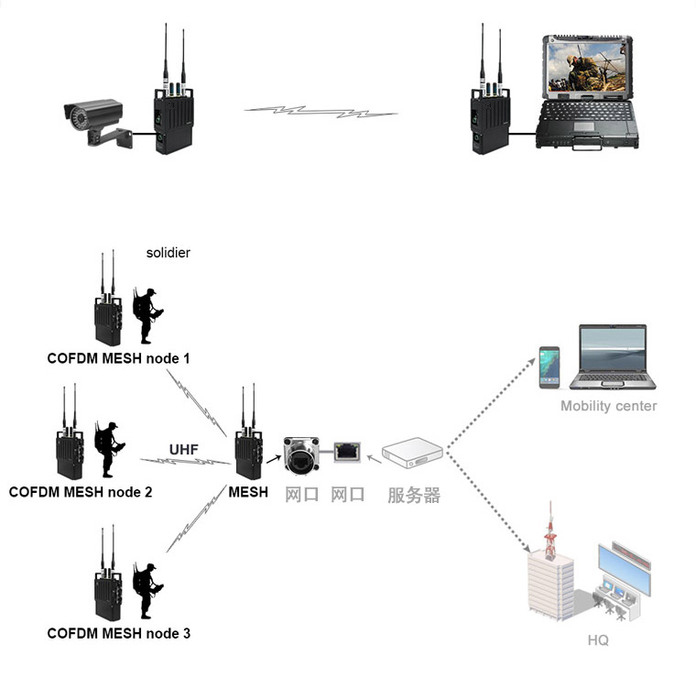

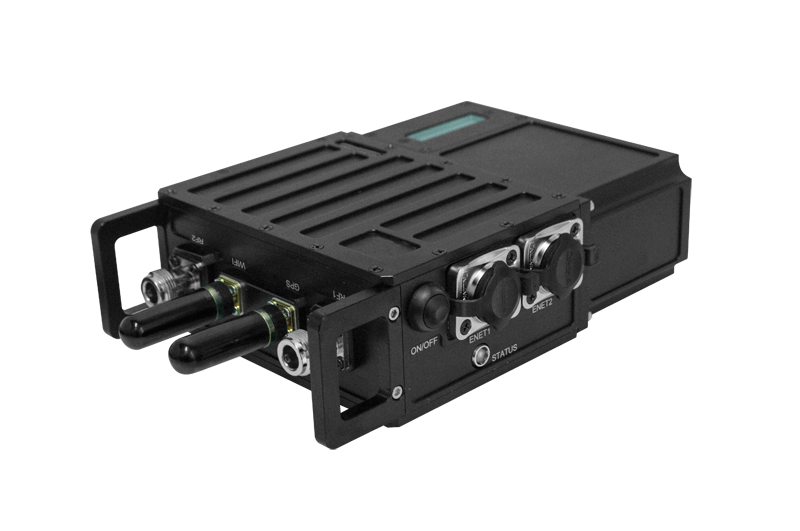

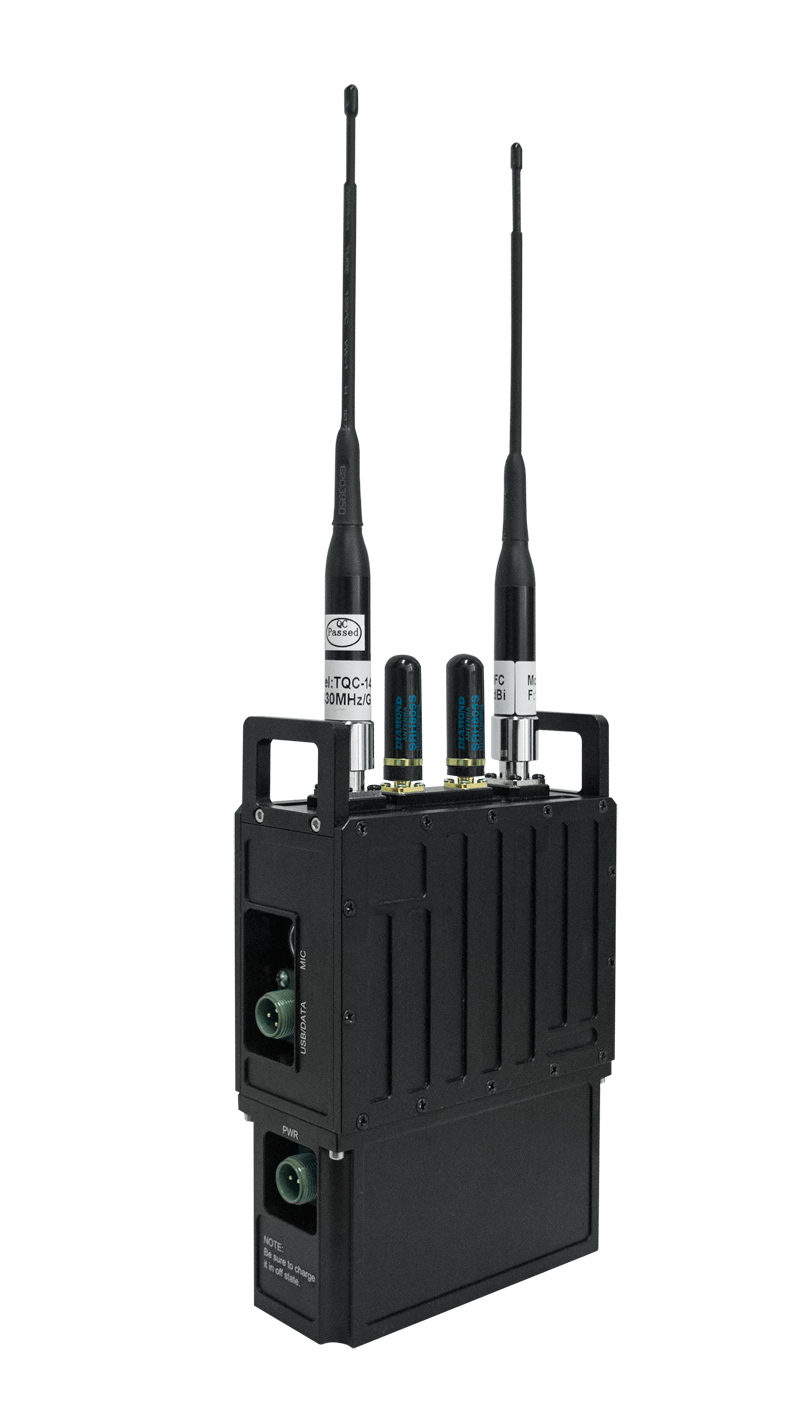

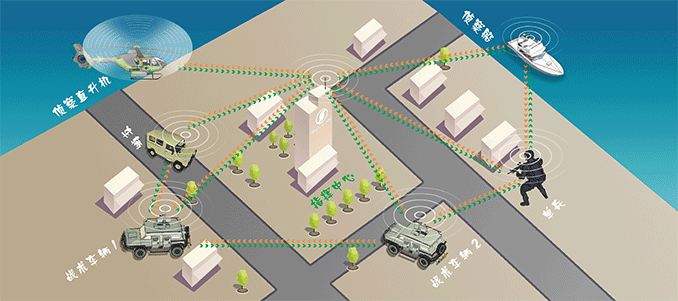

手持型寬帶無線自組網設備基于軟件無線電體系架構進行實現，采用自主研發的COFDM波形、高效信道編解碼和多跳自組網協議等技術，具備很強的對抗復雜信道環境能力，實現在復雜場景下完成單兵、車輛、無人機等機動點、固定點之間的無中心同頻自組網寬帶業務傳輸。設備體積小、功耗低、易于單兵手持攜帶。
產品詳細參數如下：
|
設備參數 |
|
|
|
|
|
傳輸特性 |
頻率范圍 |
1100-1400MHz（可定制） |
信道帶寬 |
5/10MHz（可調） |
|
發射功率 |
1/2/3W（可調） |
帶肩比 |
輸出功率為30dBm時，優于-45dBc |
|
|
調制方式 |
COFDM |
星座圖調制 |
BPSK/QPSK/16QAM/64QAM（自適應） |
|
|
前向糾錯碼 |
1/2，2/3，3/4，5/6（可選） |
數字靈敏度 |
-92dBm@10MHz |
|
|
傳輸速率 |
峰值11Mbps@10MHz |
傳輸距離 |
支持8km~10km（視距） |
|
|
組網能力 |
支持32個節點 |
協議 |
MAC層：CSMA 載波檢測（偵聽）多路訪問 IP層：IEE802.11私有自組網協議 |
|
|
|
||||
|
數據特效 |
視頻輸入方式 |
高清視頻輸入： HDMI/SDI（自選） |
加密方式 |
AES128bit或自定義 |
|
IP視頻輸入： 1080P網絡攝像機 |
||||
|
視頻碼率 |
3Mbps（MAX） |
外置接口 |
WIFI/GPS/3G/4G上網卡 |
|
|
音頻輸入方式 |
MIC |
音頻輸出方式 |
Head Phone |
|
|
|
||||
|
電器特性 |
工作電壓 |
DC12V |
|
|
|
工作電流 |
≤2A |
|
|
|
|
功耗 |
≤20W |
|
|
|
|
|
||||
|
物理特性 |
防護等級 |
IP65 |
|
|
|
工作溫度 |
-20℃ ～ +55℃ |
|
|
|
|
儲存溫度 |
-40℃ ～ +80℃ |
|
|
|
|
外形尺寸 |
200×130×50mm |
|
|
|
|
設備重量 |
整機約1.4Kg（不含電池） |
|
|
|
